Termix varmeunit


Termixen er den samlede fjernvarmeenhed. Nedenfor er vist skitse for dens rørføringer (incl. forklaring), samt bl.a. beskrivelse af nogle af de "dimser", der er monteret i den.

Rørskitse   VVX

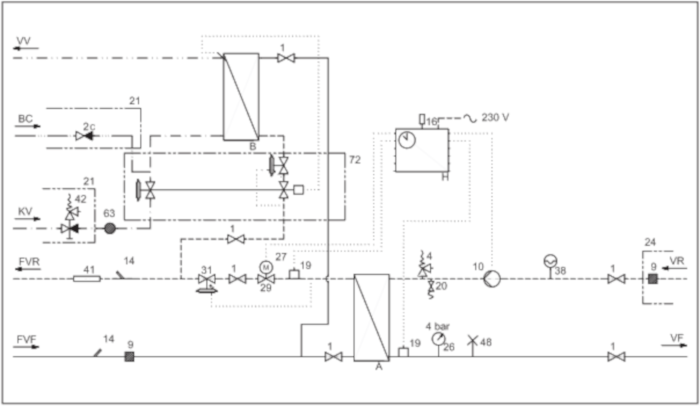

Skitse over rørføringer i Termix VVX.

Termix - rørskitse

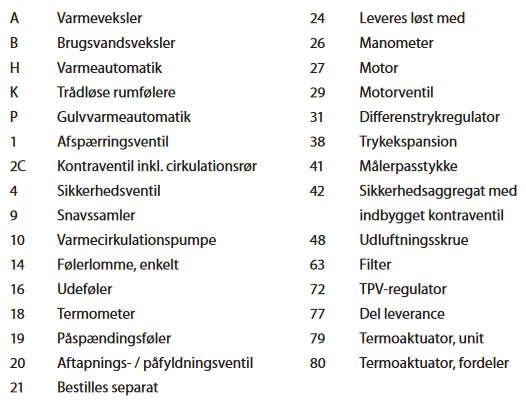

Termix - rørskitse forklaringer
Termix - rørskitse forkortelser

Brugsvand - TPV ventil

Temperatur - brugsvand   TPV ventil

Temperaturen på brugsvand (varmt vand til boligens haner) fra Termix VVX 2 reguleres med TPV-regulatoren.

Brugsvand - Temperaturskala

Reguleringen foretages ved at dreje regulatorens sorte kappe. På siden af kappen kan (med besvær) ses en skala fra 7 (yderst - Max - drej med uret) til 0 (inderst - Min - drej mod uret) og en lille markør, der under drejningen skubbes frem og tilbage over skalaen.

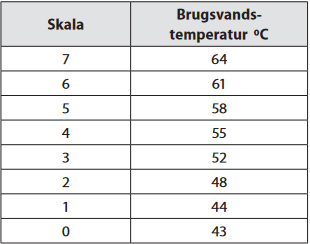

I tabellen til højre kan ses de vejledende vandtemperaturer, der er knyttet til de enkelte skalaværdier.

Indstil regulatoren indtil det varme vand har en passende temperatur. Forslag på rundt 50°C er set.

Vandpåfyldning   Det indre kredsløb

Det indre kredsløb (radiatorkredsløbet) skal i de fleste tilfælde fra tid til anden have tilført vand. Det gøres typisk når trykket på manometeret er nået ned til den røde streg ved 1,5 bar.

Påfyldning foretages ved at overføre vand fra "hane 6" til "hane 3" (fra venstre) med den medfølgende / påsatte stål flex slange.

  • Monter etv. slangen
  • Åbn hane 3 ca. halvt.
  • Åbn hane 6 så det kan høres at vandet siver.
  • Luk hane 6 når trykket er kommet op på 2 bar.
  • Luk hane 3.
  • Afmonter evt. slangen
  • Det kolde vand, der er tilført, udvider sig og trykket stiger til ca. 2,5 bar.

Rørtilslutninger

Der er nederst på unitten tilsluttet 6 rør fordelt på 3 kredse til Termixen. Fra venstre mod højre er de:

Rørtilslutning - FJV fremløb

Fremløb fra fjernvarme.

1

Rørtilslutning - FJV returløb

Returløb til fjernvarme.

2

Rørtilslutning - indre kredsløb fremløb

Fremløb til radiator. *)

3

Rørtilslutning - indre kredsløb returløb

Returløb fra radiator.

4

Varmt brugsvand til bolig.
5

Koldt brugsvand til opvarmning. *)
6

*) = forbindes ved påfyldning af vand.

Ventilerne på rørtilslutningerne kan eksempelvis lukkes, hvis der opdages lækage på den pågældende kreds.

Sikkerhedsaggregat

Sikkerhedsaggregat   Varmt brugsvand

Ved opvarmning af brugsvand udvider det sig lidt. Sikkerhedsaggregatet sikrer, at det overskydende vand kan ledes til boligens kloaksystem, når trykket bliver over 10 bar.

Påspændingsføler

Påspændingsføler

Den aktuelle temperatur for både fremløb og returløb (S3 og S4) måles med såkaldte påspændingsfølere, der via kabel rapporterer tilbage til ECL.

Motor og ventil

Motor og motorventil   Returløb

Motoren og ventilen kan være af type:

  • GEAR: Gearmotor.
  • ABV: Termoaktuator (Danfoss type ABV.
GEAR eller ABV. Ved type GEAR styres funktionaliteten med linierne 6xxx.

Motor og tilhørende ventil er placeret på FJV-kredsens returside (Fysisk nederst i unittens venstre side). De er så anonyme, at det er svært at finde noget uddybende, om den aktivitet de udfører. Ikke desto mindre er motoren og ventilen nok de vigtigste "dimser" i Termixen.

Motoren og dens automatik modtager løbende den aktuelt beregnede fremløbstempertur på varmesiden. Den benytter den (indenfor neutralzonen i linie 6187) til via regulering af ventilen hhv. at:

  • Levere den tilstrækkelige mængde varme i FJV-fremløbet til varmeveksleren kan levere vand med den nødvendige fremløbstemperatur. Ved for lav fremløbstemp. på varmesiden åbnes ventilen, så der tilstrømmer mere varmt vand til varmeveksleren på FJV-siden. Ved for høj fremløbstemp. på varmesiden lukkes ventilen, så der tilstrømmer mimdre varmt vand til varmeveksleren på FJV-siden.
  • Holde returtemperaturen fra varmesiden så lav som muligt. (Returtemperaturen fra brugsvandsdelen kan ikke styres).
